液压扳手作为一种用于大规格螺栓进行上紧和拆松的液压工具，被广泛应用于钢铁、电力、石油、化工、铁路、冶金等行业的施工、抢修、检修工作中，具有其他工具的不可替代性。对于刚刚接触液压扳手的用户来说，液压扳手内部原理、液压扳手使用方法这些问题是他们比较关心的，只有弄清楚这些，才能更好地使用液压扳手。下面沃顿液压扳手就来科普一下：液压扳手内部原理图，提供液压扳手的使用方法，希望可以帮到大家。

　　一、液压扳手工作原理，液压扳手内部原理图

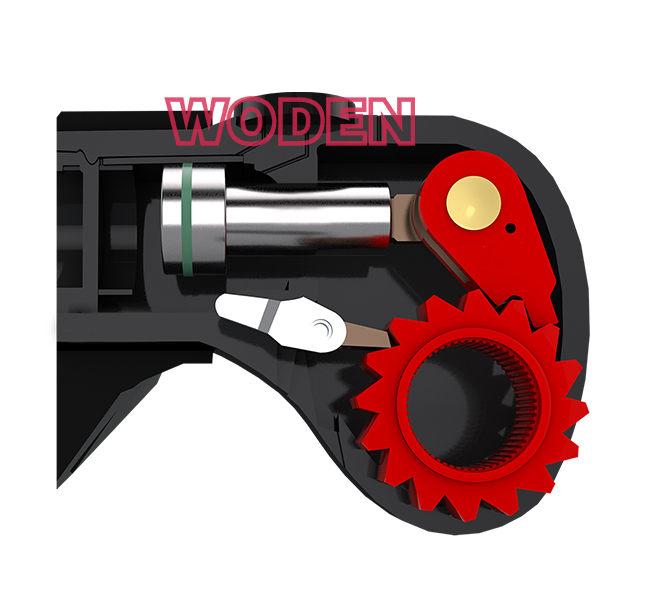

　　电动液压泵启动后在内部通过电机马达产生压力，将内部的液压油通过油管介质传送到液压扳手，然后推动液压扳手的活塞杆，由活塞杆带动扳手前部的棘轮，使棘轮能带动驱动轴来完成螺栓的预紧工作。下面是液压扳手内部原理图：

　　二、液压扳手的使用方法

　　1、首先确定是拆松，还是锁紧螺母，通过按下或旋出锁固螺钉，取出驱动方轴进行左右换向，装上驱动方轴定位器，拉下反作用力臂锁固装置，按适合方位装入反作用力臂、拆松、锁紧工作时方轴方向。

　　2、连接泵站

　　将泵的高压出口与液压扳手的高压进口、泵的低压出口与液压扳手的低压进口分别用高压油管连接起来。连接时油管上的快速接头应插到底，然后用手拧紧固定螺母。

　　3、仔细检查油管接头是否连接可靠，泵中是否有油。

　　4、将泵的电源插头连接好。严禁无油运转！

　　5、试运转

　　将液压扳手置于空地上。打开泵的电源开关，启动油泵，检查油泵是否运转正常。按住线控开关上的上一按钮，此时方轴开始转动，扳手到位停止转动，压力表由“0”急速上升至调定压力；松开按钮，扳手自动回程，反复几次，使液压扳手空转数次，观察扳手转向，以确定是拆松还是锁紧运行，无异常时，才能将扳手放至套筒上。

　　6、调整压力

　　一手将线控开关上按钮按下，此时方轴开始转动，扳手到位停止转动，压力表由“0”急速上升，另一只手调整油泵调压阀，调节压力表中指针至所需压力。

　　7、拆松

　　将泵站压力调到最高，确认扳手转向确为拆松方向，将扳手放在套筒上，找好反作用支点，靠稳，反复执行上述动作，直至将螺母拆下。

　　8、锁紧

　　（1）力矩设定，首先可根据设计要求设定力矩。

　　（2）泵站压力设定，根据所需的力矩值及所用扳手型号来设定泵站压力。（参照说明书）

　　（3）确定扳手转向确为锁紧方向，将扳手放在套筒上反复执行上述的动作，直至螺母不动为止。

　　以上就是“液压扳手内部原理图"的相关内容，如操作过程中有不清楚的，可以拨打全国免费热线400-829-0906直接咨询【沃顿液压扳手】，我们提供详细解答，沃顿液压扳手也可以派遣技术人员去现场，进行一对一使用培训，帮助每位用户都能熟练操作液压扳手。

液压扳手知识小科普：

液压扳手人们又叫液压扭力扳手，是较为常见的螺栓工具，根据其外形和使用空间，液压扳手分类有：驱动扳手和中空扳手。

液压扳手选型时，我们首先了解驱动液压扳手参数和中空液压扳手参数，然后再根据螺栓螺栓扭矩推荐表、压力扭矩对照表、螺栓空间等相关数据，最终确定选择哪种液压扳手。同时液压扳手还需配置液压扳手专用泵、高压软管以及套筒。

如果您在液压扳手选购时，不知道选择哪种液压扳手，可以联系我们，我们有专业人员协助您做好选型工作，确保您购买的液压扳手可以使用。联系电话：400-829-0906.
